Принципы работы датчиков в газоанализаторе.
При подборе этого либо другого газоанализатора возможно основываться на разнообразные аспекты, однако критически немаловажно выбрать оптимальный для поставленной задачи принцип измерения, руководствуясь типом измеряемого газа, средой, в каковой выполняются измерения, а также целью.

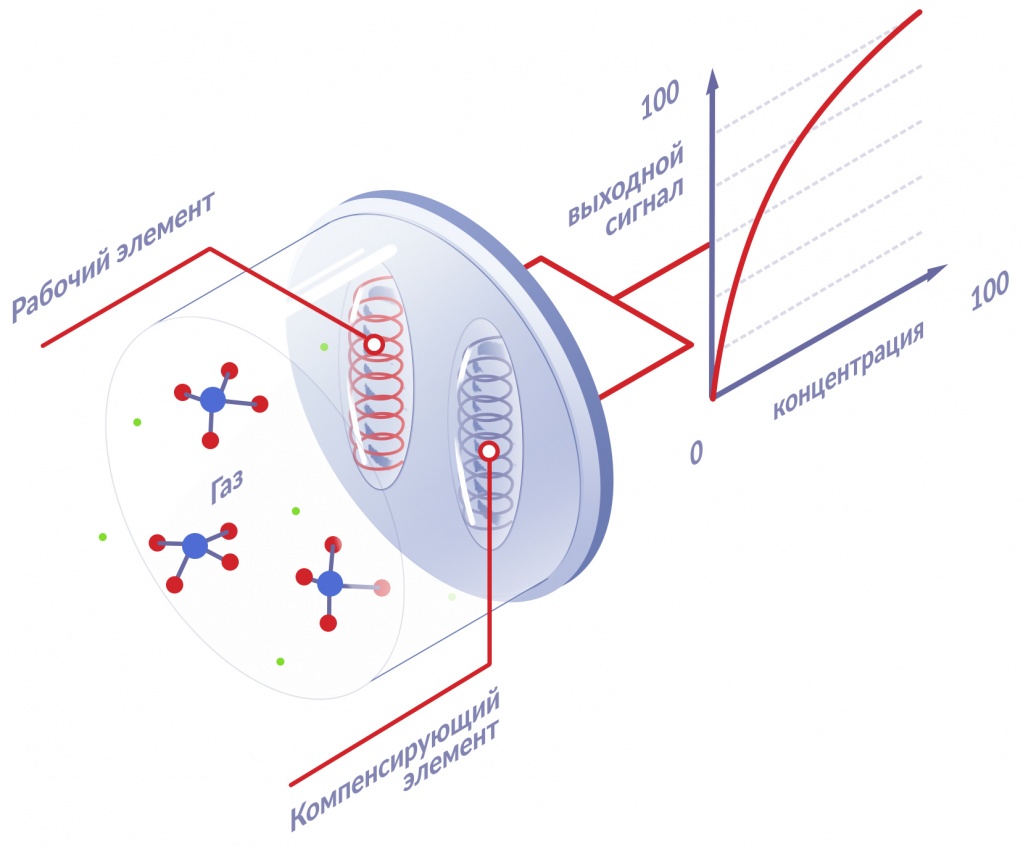

Наиболее популярный а также многофункционый вид измерителя, принцип работы которого создан в вычислении количества тепла, выделяемого при сгорании горючего газа либо паров в катализаторе. Керамический принцип считается разновидностью термокаталитического, но в отличие с последнего применяет иной тип катализатора – мелкодисперсный (керамический). Архитектурно датчик заключается с 2-ух чувствительных элементов – рабочего а также компенсирующего. Рабочий элемент представляет собой спираль с драгоценного металла (как правило, платины) а также катализатора, чувствительного к горючим газам. Воздушная смесь, включающая горючий газ, вступает в реакцию с катализатором, повышая температуру элемента, и, как результат, приводит к изменению электрического сопротивления спирали в практически линейной зависимости от концентрации газа. Компенсирующий элемент состоит с платиновой спирали а также стекла, которое не обладает чувствительностью к горючим газам, и предназначен для компенсации находящихся вокруг условий.
Преимущества термокаталического датчика:
- линейность выходной характеристики;
- быстрый отклик;
- устойчивость к изменениям в температуре и влажности окружающей среды;
- долговечность
Применение: измерение довзывоопасных концентраций (ДВК) горючих газов и паров в диапазоне от 0 до 100% НКПР.
